Ūdensvada vietas noteikšana

Kam šī metode ir piemērota?

Šī metode ir ideāli piemērota:

• Ja ūdensvada trase nav zināma vai nav iezīmēta dokumentācijā;

• Ja nepieciešams sagatavot vietu rakšanas, remonta vai pieslēguma darbiem;

• Ja jāveic precīza marķēšana pirms noplūdes diagnostikas vai jaunu pieslēgumu izbūves.

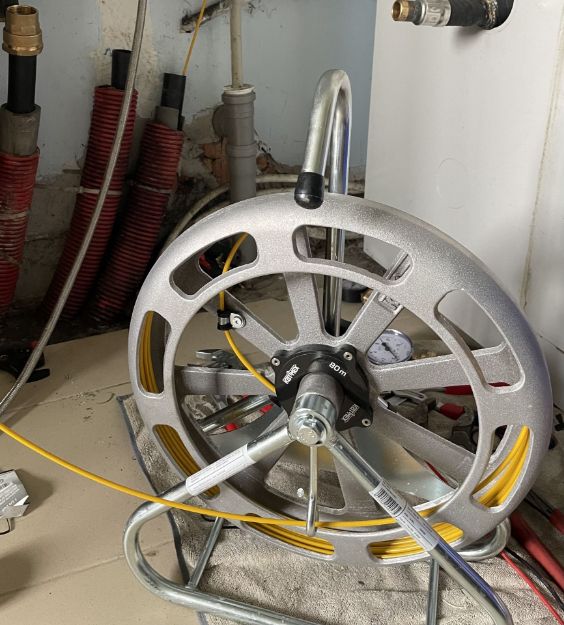

1. Meklēšana ar zondi (signalizējošā zonde)

Kas tas ir:
Zonde tiek ievadīta ūdensvadā un pieslēgta pie zemsprieguma signāla ģeneratora, kas caur cauruli sūta vāju elektrisko signālu.
Virszemē ar detektoru tiek noteikts šis signāls, kas ļauj precīzi iezīmēt caurules virzienu un dziļumu zem zemes.

Kā tas notiek:

• Zonde tiek ievadīta caur pieejamu vietu (piemēram, sūkņa savienojumu vai tīkla atzaru).

• Ģenerators sūta signālu caur cauruli.

• Virszemē ar detektoru nosakām signāla trajektoriju un dziļumu.

• Rezultātā var precīzi iezīmēt ūdensvada gaitu bez rakšanas darbiem.

Kur izmanto:

• Galvenokārt ārpus ēkām — pagalmā, ielās, teritorijās vai zem bruģa.

• Noder situācijās, kad nav zināma ūdensvada trase vai nav pieejamas topogrāfiskās koordinātas.

Īpašas piezīmes pilsētvidē:
Šo metodi dažkārt sarežģī pilsētvides apstākļi, kur apkārt atrodas daudzas citas pazemes komunikācijas — elektrības kabeļi, sakaru tīkli, signalizācijas un apgaismojuma līnijas.
Šādos gadījumos detektors var uztvert dažādu avotu signālus, tāpēc nepieciešama pieredze un precīza frekvences izvēle, lai atšķirtu ūdensvada signālu no citiem kabeļiem.

Ko darīt gadījumos, kad ar zondi nevar iekļūt caurulē?

Ir situācijas, kad zondi nav iespējams ievadīt ūdensvadā — piemēram, ja caurule ir aizsērējusi, nav pieejama ievades vieta vai tīkls nav izbūvēts tā, lai piekļuve būtu iespējama.
Šādos gadījumos pastāv alternatīvas metodes atkarībā no caurules materiāla.

Metāla caurules
Ja caurule ir metāla, meklēšanu ar zondi joprojām var veikt, izmantojot pašu cauruli kā strāvas vadītāju.
Signāla ģenerators tiek pieslēgts tieši caurules metāla daļai (piemēram, pie savienojuma vai noslēgarmatūras), un signāls izplatās pa visu caurules garumu.
Virszemē ar detektoru iespējams precīzi noteikt trasi un dziļumu, pat neievadot zondi iekšpusē.

Plastmasas caurules
Ja caurule ir plastmasas un zondi nevar ievadīt, tiek izmantota akustiskā meklēšanas metode ar “Dzeni” – ierīci, kas rada impulsu skaņu caur cauruli.
Virs zemes ar zemes mikrofonu tiek klausītas šīs vibrācijas un noteikts caurules virziens līdzīgi kā ūdens noplūžu meklēšanā.
Šī metode gan nenosaka caurules dziļumu, taču ļauj aptuveni iezīmēt trasi arī tad, ja piekļuve caurulei ir ierobežota.

Vai šīs metodes var izmantot iekštelpās?

Ne vienmēr.
Iekštelpās cauruļu diametri parasti ir mazāki, un klasiskās zondes vai ģeneratora metodes ne vienmēr ir piemērotas. Tāpēc izmantojam vairākas alternatīvas, pielāgotas konkrētajai situācijai.

1. Mazā izmēra zonde

Iekštelpās izmantojam mazāka diametra zondi, kas paredzēta šaurākām caurulēm.
Tā ļauj noteikt caurules virzienu un aptuveno dziļumu, ja:

• ir piekļuve caurulei,

• tajā nav strauju pagriezienu vai savienojumu,

• un tā atrodas ne dziļāk kā 10–12 cm zem grīdas vai sienas seguma.

Šī metode bieži tiek izmantota apkures un karstā ūdens cauruļu noteikšanai.

2. Ģeneratora un detektora metode

Ja caurule ir metāla, to var izmantot kā vadītāju — pieslēdzot signāla ģeneratoru tieši pie caurules un virszemē ar detektoru nosakot trasi un virzienu.
Šī metode ir precīza, bet prasa tiešu piekļuvi metāla posmam.

3. Akustiskā meklēšana un termokamera

Ja zondi ievadīt nav iespējams, pielietojam akustisko metodi, klausoties vibrācijas caur grīdu vai sienu.
Apkures un karstā ūdens sistēmām papildus izmantojam termokameru, kas ļauj redzēt cauruļu gaitu pēc temperatūras izmaiņām konstrukcijā.

4. Komunikāciju skeneris

Dažkārt izmantojam arī speciālu komunikāciju skeneri, kas paredzēts inženierkomunikāciju noteikšanai bez tiešas piekļuves caurulei.
Šī metode ļauj ātri pārbaudīt, vai zem grīdas vai sienas atrodas elektrības kabeļi, metāla vai plastmasas caurules, un palīdz precizēt vietas, kur veikt turpmāku meklēšanu ar citām metodēm.
Skeneris ir īpaši noderīgs pirms urbumu, griezumu vai demontāžas darbu veikšanas, lai izvairītos no bojājumiem.

Vai var atrast arī kanalizācijas caurules?

Jā, var.
Izmantojot atsevišķas no iepriekš minētajām metodēm, ir iespējams precīzi lokalizēt arī kanalizācijas un notekūdeņu caurules — gan telpās, gan ārpus ēkām.

Zondes metode – ja ir iespējams ievadīt zondi caur revīzijas lūku vai pieslēguma vietu, var noteikt caurules virzienu un dziļumu ar augstu precizitāti.

Šīs metodes ļauj precīzi noteikt kanalizācijas tīklu atrašanās vietu, kas ir īpaši svarīgi pirms remontdarbiem, grīdu atjaunošanas vai jaunu pieslēgumu izbūves, palīdzot izvairīties no bojājumiem un liekiem rakšanas darbiem.
