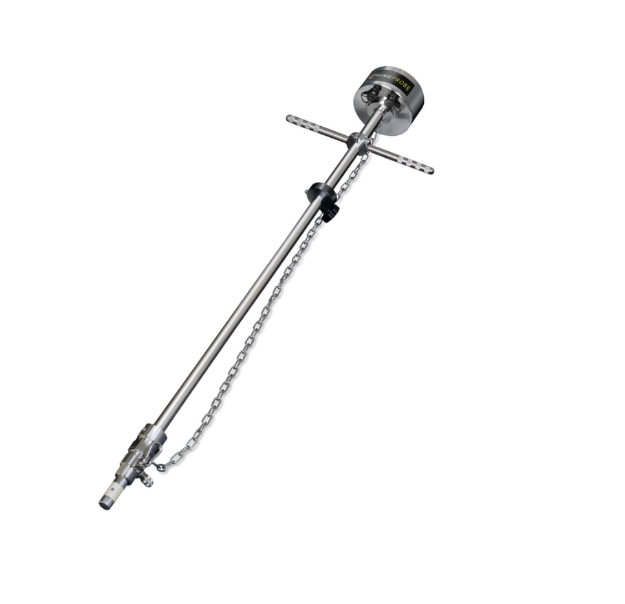

PrimeProbe – Elektromagnētiskais iegremdējamais plūsmas mērītājs

Tehniskais apraksts

PrimeProbe ir divvirzienu elektromagnētiskais plūsmas mērītājs, paredzēts precīzai šķidruma plūsmas mērīšanai cauruļvados ar diametru no 80 mm līdz vairāk nekā 2000 mm.
Ierīce piemērota pastāvīgai uzstādīšanai vai pārvietojamai lietošanai – ar iespēju nodrošināt ilgtermiņa datu reģistrāciju un akumulatora darbību līdz 10 gadiem.

Mērījumi un darbība

• Cauruļu diametrs: 80 mm – >2000 mm (precizitāti caurulēm ≤150 mm var uzlabot ar speciālu kalibrāciju)

• Mērīšanas diapazons: Divvirzienu mērījums no 0.02 līdz 5 m/s
  (maksimālā vērtība atkarīga no iegremdēšanas dziļuma un pozīcijas caurulē)

• Precizitāte:

  • Pie plūsmas ātruma ≥0.4 m/s: ±2%

  • Pie plūsmas ātruma <0.4 m/s: ±0.8/V% (V = mērītais ātrums)

• Plūsmas noteikšana: Pamatojas uz attīstītu plūsmas profilu (Flow Profiling programmatūra)

• Minimālā šķidruma vadītspēja: 20 µS/cm

Atbildes laiks

• Šķidruma plūsmas izmaiņas >0.25 m/s: 300 ms

• Šķidruma plūsmas izmaiņas ≤0.25 m/s: 6 s

Režīmi:

• SMART mode: 3–60 s

• Average mode: 6–120 s

• Maximum life mode: 15–300 s

Konstrukcija un materiāli

• Savienojums: 1” (25 mm) BSP vītne

• Maksimālais darba spiediens: 25 bar

• Sensora materiāls: Peek (augstas izturības polimērs)

• Korpusa un elektrodu materiāls: Nerūsējošais tērauds AISI 316

• Šķidruma temperatūra: 0 °C līdz 60 °C

• Aizsardzības klase: IP68 (līdz 1 m dziļumam)

• Drošība: aprīkots ar drošības ķēdi pret izkustēšanos (anti-bounce chain)

• Spiediena pieslēgums: Ātrā atvienošana (female quick-release)

• Regulēšana: 5 mm seškanšu atslēga (iekļauta komplektā)

Barošana un darbības režīmi

• Baterijas: 2 × litija D tipa (nav uzlādējamas)

• Baterijas darbības laiks:

  • Nepārtraukts režīms: 7.8 mēneši

  • SMART režīms: 4.8 gadi

  • Average režīms: >8 gadi

  • Maximum life režīms: >10 gadi

• Signāla izvade: Impulsi proporcionāli plūsmas ātrumam (līdz 100 Hz)

• Komunikācija: USB savienojums

Sertifikācija

• WRAS dzeramā ūdens materiālu apstiprinājums Nr. 1205543

• ACS apstiprinājums Nr. 16ACC LY 116

Izmēri un varianti

Kopsavilkums

PrimeProbe ir augstas precizitātes elektromagnētiskais plūsmas mērītājs, kas nodrošina ilgtermiņa, uzticamus un drošus mērījumus dažādās ūdensapgādes un rūpnieciskajās sistēmās.
Tā maināmā zondes garuma konstrukcija, IP68 aizsardzība, plašs darba diapazons un ilgs akumulatora mūžs (līdz 10 gadiem) padara to par ideālu risinājumu gan pastāvīgai uzstādīšanai, gan pārvietojamai diagnostikai.
