Exakt lokalisering av nedgrävda ventiler och armaturer

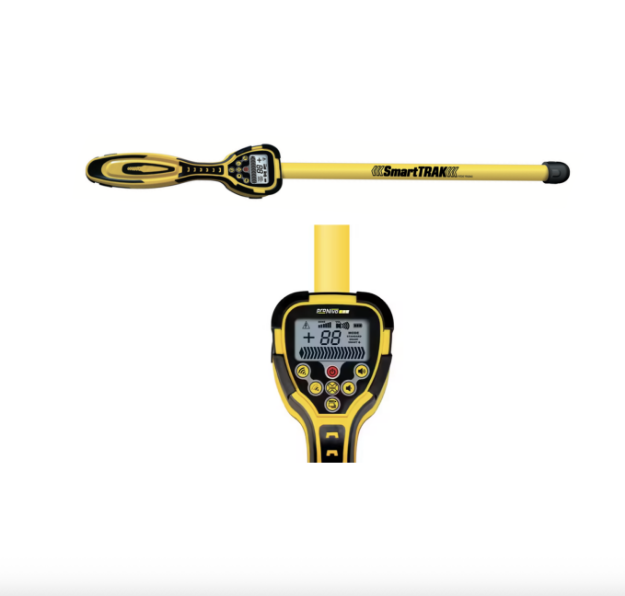

ST 102 magnetometer är ett professionellt instrument för exakt lokalisering av dolda ferromagnetiska objekt av järn, stål och gjutjärn.
I vattenledningsnät och annan teknisk infrastruktur kan ventiler och armaturer med tiden täckas av jord, asfalt, vegetation, snö eller is. Den verkliga positionen kan dessutom avvika från befintliga ledningskartor.
ST 102 gör det möjligt att snabbt och precist lokalisera dessa objekt och därmed minska behovet av onödig grävning.
Särskilt lämplig för ventilboxar med plastlock
En av de viktigaste fördelarna med ST 102 inom VA-verksamhet är möjligheten att hitta ventiler där betäckningen har plastlock.
Plastlocket är inte ferromagnetiskt och kan därför inte användas som mål för magnetometern. I stället lokaliserar ST 102 den ferromagnetiska ventilspindeln av järn eller stål under locket.
Det är särskilt användbart när:
- ventilboxen har plastlock;
- betäckningen är täckt av jord eller vegetation;
- området är täckt av snö eller is;
- ventilens exakta position inte är känd;
- ledningskartorna inte stämmer med verkligheten;
- man behöver hitta själva ventilspindeln och inte locket.
Det gör ST 102 mycket användbar i moderna vattenledningsnät där ventilbetäckningar med plastkomponenter används.
SMART+ för lokalisering av ventilspindlar
SMART+ är speciellt utvecklat för lokalisering av ferromagnetiska objekt som är placerade vertikalt i förhållande till markytan.
Typiska objekt är:
- ventilspindlar;
- vertikala ståldelar;
- järnrör och markeringsobjekt;
- andra vertikalt placerade ferromagnetiska föremål.
SMART+ hjälper till att reducera påverkan från andra magnetiska objekt och gör det enklare att identifiera det vertikala objekt som söks.
För VA-personal är detta särskilt användbart när man behöver hitta en ventilspindel under ett plastlock.
Detekterar ferromagnetiska metaller
ST 102 är konstruerad för att lokalisera:
Järn | Stål | Gjutjärn
Till skillnad från en vanlig metalldetektor påverkas sökningen inte på samma sätt av aluminium, koppar och andra icke-ferromagnetiska metaller.
Detta är en viktig fördel i stadsmiljö och andra områden där många olika metalliska material kan förekomma.
ERASE – för arbete nära stora metallobjekt
Ventiler och andra armaturer kan ligga nära metallstaket, stolpar, konstruktioner eller andra större metallföremål.
Med ERASE-funktionen kan påverkan från ett närliggande metallobjekt reduceras så att sökningen efter det önskade objektet kan fortsätta.
Det gör instrumentet praktiskt för verkliga fältförhållanden där omgivningen sällan är fri från störande objekt.
Ljud- och displayindikering
ST 102 ger operatören information genom både ljudsignal och visuell indikering på displayen.
Förändringen i magnetfältets styrka hjälper användaren att stegvis bestämma objektets position. Instrumentet visar även magnetfältets polaritet.
En varningssymbol för elkabel ger ytterligare information när ett elektriskt fält från en strömförande kabel registreras.
Utvecklad för professionellt fältarbete
ST 102 är konstruerad för regelbunden användning utomhus av VA-, nät- och underhållspersonal.
Den robusta konstruktionen, den vattentåliga sökstaven och den låga vikten på cirka 1,1 kg gör instrumentet enkelt att använda även under krävande fältförhållanden.
Typiska användningsområden
- Lokalisering av nedgrävda ventiler
- Lokalisering av ventilspindlar
- Ventilboxar och betäckningar med plastlock
- Lokalisering av brandposter
- Lokalisering av brunnslock i gjutjärn
- Lokalisering av ferromagnetiska markeringar
- Lokalisering av nedgrävda järn- och stålföremål
- Lokalisering av armatur före grävning
- Drift och underhåll av VA-nät
Tekniska data
| Specifikation | ST 102 |
|---|---|
| Funktionsprincip | Magnetometer |
| Detekterbara material | Ferromagnetiska metaller |
| Typiska material | Järn, stål, gjutjärn |
| Funktionslägen | Standard, ERASE, SMART+ |
| Indikering | Ljudsignal + display |
| Polaritetsindikering | + / – |
| Varning för elkabel | Ja |
| Strömförsörjning | 6 × 1,5 V AA-batterier |
| Arbetstemperatur | –20 °C till +60 °C |
| Vikt | ca 1,1 kg |
Viktiga fördelar
- Exakt lokalisering av nedgrävda ventiler och ventilspindlar
- Särskilt lämplig för ventilboxar med plastlock
- Lokaliserar ventilspindeln under plastlocket
- Detekterar järn, stål och gjutjärn
- Aluminium och koppar stör inte sökningen
- SMART+ för vertikala objekt
- ERASE för arbete nära större metallobjekt
- Ljud- och displayindikering
- Varningsfunktion för elkabel
- Robust konstruktion för professionellt fältarbete
- Låg vikt och enkel användning
ST 102 – en professionell lösning för att lokalisera själva ventilspindeln under marken, även när ventilboxen har ett plastlock.
