Esders lokaliseringssond är en professionell lösning för elektronisk lokalisering och spårning av nedgrävda plaströr och andra icke-ledande rörledningar.

Traditionella elektromagnetiska lokaliseringsmetoder fungerar främst med elektriskt ledande metalliska ledningar. Plaströr kan inte lokaliseras direkt på samma sätt. Esders lösning gör det möjligt genom att en flexibel sond med integrerade kopparledare förs in i röret.

På så sätt kan den faktiska rörsträckningen bestämmas innan grävningsarbetet påbörjas, vilket minskar behovet av onödig grävning och risken för skador på befintlig underjordisk infrastruktur.

Så fungerar lokaliseringssonden

Den flexibla sonden förs in i plaströret och ansluts till sändaren i ett ledningslokaliseringssystem.

Sändaren skickar en signal genom sonden som sedan kan detekteras från markytan med en kompatibel mottagare, exempelvis vScan.

Systemet kan användas på två huvudsakliga sätt:

1. Lokalisering av hela rörsträckningen

Sändaren ansluts så att signalen leds genom sondens längd. Med mottagaren kan operatören sedan följa signalen från markytan och bestämma rörets sträckning och riktning.

Anslutningsprincipen visas i den nedre illustrationen på sidan 2 i tillverkarens dokumentation.

2. Exakt lokalisering av sondspetsen

Sändarhuvudet i sondens ände kan aktiveras separat. Där skapas ett särskilt starkt magnetfält som gör det möjligt att exakt lokalisera sondspetsen från markytan.

Funktionen är särskilt användbar för att lokalisera:

T-kopplingar
Förgreningar
Rörändar
Stopp och blockeringar
Exakta punkter för grävning

Följ hela ledningen – inte bara en punkt

En viktig fördel är möjligheten att lokalisera både hela rörledningens sträckning och sondspetsens exakta position.

Det är särskilt värdefullt när tillförlitliga relationshandlingar saknas eller när befintliga ledningskartor inte överensstämmer med ledningens verkliga position.

Beroende på lokaliseringssystem, ledningens läge samt lokala och byggnadstekniska förhållanden kan signalen lokaliseras på flera meters djup.

Typiska användningsområden

Lokalisering av nedgrävda vattenledningar i plast
Spårning av avlopps- och tekniska rörledningar
Ledningslokalisering före grävning
Kartläggning av okända rörsträckningar
Lokalisering av förgreningar och T-kopplingar
Lokalisering av rörändar
Lokalisering av stopp
Förberedelse inför bygg- och reparationsarbeten

Flexibel och robust konstruktion

Sonden är mycket flexibel samtidigt som den har den mekaniska styrka som krävs för att skjutas genom rörledningar.

Båda modellerna har en sondiameter på endast 4,5 mm och en tillåten böjdiameter på 150 mm.

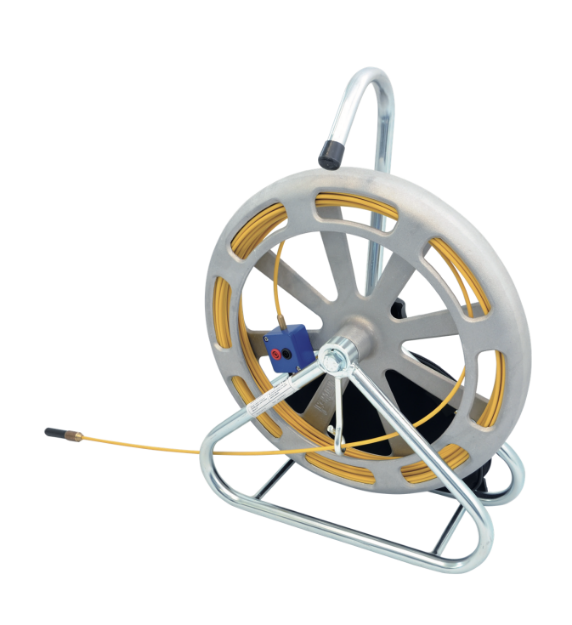

Två kopparledare är integrerade i sonden. Systemet är monterat på en galvaniserad stålrörsram med aluminiumspole.

Inget separat batteri krävs

Själva sonden behöver inget separat batteri. Lokaliseringssignalen genereras av en extern sändare.

Tack vare det lilla, fast monterade sändarhuvudet kan 5045i i princip användas tillsammans med lokaliseringssystem från andra tillverkare.

Tekniska data

Specifikation	5045i	6045e
Sondlängd	50 m	60 m
Sonddiameter	4,5 mm	4,5 mm
Integrerade kopparledare	2	2
Tillåten böjdiameter	150 mm	150 mm
Spoldiameter	ca 400 mm	ca 400 mm
Vikt	ca 6 kg	ca 6 kg
Sändarhuvud	ca 72 × 12 mm	–

Viktiga fördelar

För plaströr och andra icke-ledande rörledningar
Lokalisering av hela rörsträckningen
Exakt lokalisering av sondspetsen
Lokalisering av förgreningar, T-kopplingar och stopp
Idealisk för ledningslokalisering före grävning
Lokalisering möjlig på flera meters djup beroende på förhållandena
Mycket flexibel och skjuvtålig sond
Endast 4,5 mm diameter
Finns i 50 m och 60 m
Inget separat batteri krävs
5045i kompatibel med lokaliseringssystem från andra tillverkare
