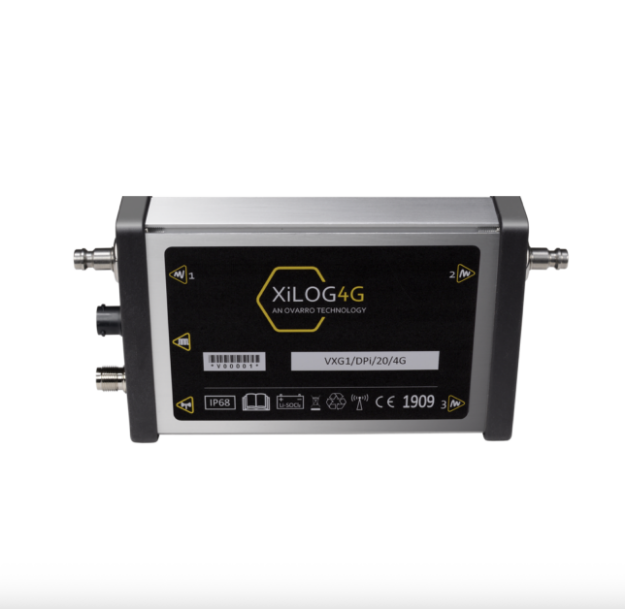

Attēls Spiediena un plūsmas logeris XiLOG4G

Spiediena un plūsmas logeris XiLOG4G

Ražotājs: Ovarro
Saņemt piedāvājumu
Jaunās paaudzes datu logeris ir paredzēts nepārtrauktai ūdensapgādes tīklu monitorēšanai, nodrošinot precīzu spiediena un plūsmas datu reģistrēšanu, drošu datu pārraidi un ilgtspējīgu ekspluatāciju mūsu laika apstākļos. Spiediena uzraudzība Iekārta aprīkota ar diviem iebūvētiem spiediena devējiem (0–20 bar) ar augstu precizitāti (±0,1% no pilna diapazona). Tas ļauj vienlaicīgi monitorēt spiedienu divos punktos, analizēt dinamiku, konstatēt spiediena svārstības un identificēt potenciālos hidrotriecienus. Plūsmas un patēriņa uzraudzība Divas digitālās impulsu ieejas (līdz 1000 Hz) nodrošina iespēju pieslēgt plūsmas mērītājus ar impulsu izeju un reģistrēt: Vidējo plūsmas ātrumu Kopējo tilpumu (totalizatoru) 24 stundu patēriņa summas Divvirzienu plūsmu (bi-direction) Divu impulsu plūsmu apvienošanu vienā vērtībā Papildus pieejamas analogās ieejas (0–20 mA un 0–2/5/10 V), kas ļauj pieslēgt ārējos sensorus – līmeņa devējus, papildus spiediena devējus vai citus industriālos mēriekārtu risinājumus.
Description



Iebūvēta spiediena mērīšana

  • 2 iekšējie spiediena devēji

  • Mērījumu diapazons: 0–20 bar

  • Precizitāte: ±0,1% no pilna diapazona

  • Savienojums: male quick release

  • Darbības temperatūra (spiediena devējiem): no 0°C

Iespējams analizēt:

  • statisko un dinamisko spiedienu

  • spiediena kritumus

  • hidrotriecienus

  • diennakts svārstības



Digitālās ieejas plūsmai

  • 2 digitālās ieejas

  • Maksimālā impulsu frekvence: 1000 Hz

  • Reģistrācijas režīmi:

    • Vidējā plūsma

    • Tilpums

    • Digitālais totalizators

    • Divvirzienu (bi-direction) plūsma

    • Divu neatkarīgu impulsu plūsmu apvienošana vienā vērtībā

Atbalstītie aprēķini:

  • 1 min, 5 min, 15 min vidējās vērtības

  • 24 stundu kopējais tilpums

  • Minimums, maksimums

  • Standartnovirze



Analogās ieejas

  • 1 x 0–20 mA

  • 1 x 0–2V / 0–5V / 0–10V

  • Precizitāte: ±0,1% no pilna diapazona

  • Izšķirtspēja: ±0,025% (12 bit)

Piemērota:

  • ārējiem spiediena devējiem

  • līmeņa sensoriem

  • elektromagnētiskajiem plūsmas mērītājiem

  • citiem industriālajiem sensoriem



Atmiņa

  • 4 GB iekšējā atmiņa

Datu reģistrācija

  • Parauga intervāls: līdz 1 minūtei

  • Datu pārraide uz mākoņplatformu

  • Lokāla datu lejupielāde

  • Bluetooth savienojums objektā

  • 4G / 3G / 2G

  • Lietotājam pieejama NANO SIM

  • Ārējās antenas opcijas

Modernā pazemes antena

State-of-the-art antena, īpaši izstrādāta pazemes lietošanai, kombinācijā ar 4G modemu nodrošina maksimāli iespējamu sakaru stabilitāti aku un zemzemes infrastruktūrā.

Priekšrocības:

  • Palielināts komunikācijas uptime

  • Droša datu pārraide vājā signāla apstākļos

  • Samazināti izsaukumi uz objektu



Barošana un ekspluatācijas laiks

  • Iekšējā baterija: 3.6 V

  • Ķīmija: Lithium Thionyl Chloride (neuzlādējama)

  • Standarta darbības laiks: līdz 5 gadiem
    (pie 15 min intervāla un 1 pārraides dienā)

  • Iespējams pagarināt lauka ekspluatāciju līdz 10–15 gadiem

Tas būtiski samazina:

  • darbaspēka izmaksas

  • apkopes intervālus

  • kopējās īpašuma izmaksas (TCO)



Darbības parametri

  • Darbības temperatūra: -20°C līdz +60°C

  • Maksimālais relatīvais mitrums: 99%

  • Aizsardzības klase: IP68
    (pilnībā iegremdējams līdz 1 m dziļumam)

Izmēri

  • Izmēri: 100 × 160 × 44 mm

  • Svars: 530 g

  • Korpuss: Extruded 6063 Aluminium

  • Gala vāki: 30% glass filled polypropylene



Programmatūru saderība

  • Centralizēta datu pārvaldība platformā Atrium

  • Android lietotne ātrai XiLog4G konfigurēšanai

  • Lokāla datu lejupielāde objektā

  • Vienkārša uzstādīšana un ekspluatācija



Pielietojums ūdenssaimniecībā

✔ DMA zonu monitorings
✔ Nakts minimālās plūsmas analīze
✔ Hidrotriecienu uzraudzība
✔ Spiediena stabilitātes kontrole
✔ Ūdens zudumu samazināšanas programmas
✔ Integrācija SCADA un attālinātās uzraudzības sistēmās
